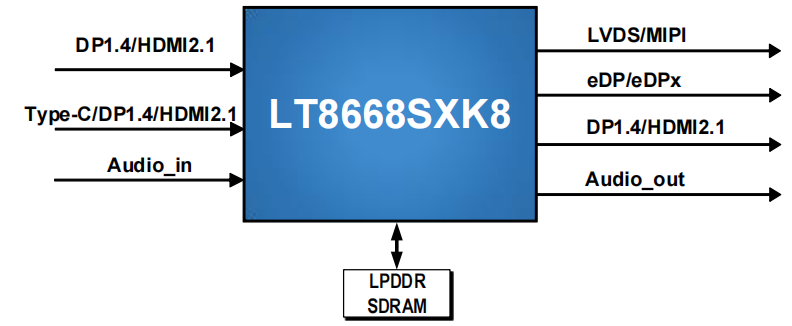

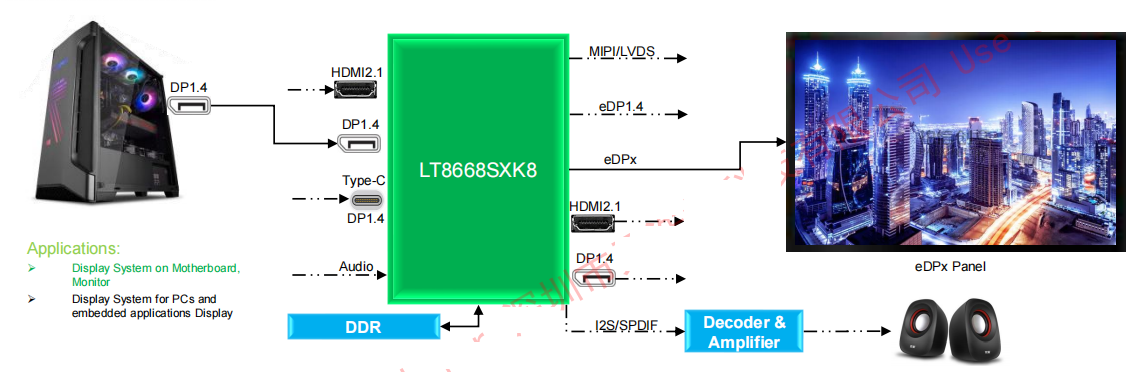

LT8668SXK8是一颗高性能的LCD Controller显示控制器芯片，它可配置输入DP1.4/HDMI2.1 , Type-C/DP1.4/HDMI2.1，audio in，配置输出LVDS/MIPI、eDP/eDPx，DP1.4/HDMI2.1、Audio out。
LT8668SXK8可配置为在HDMI2.1标准下工作，最大8Gbps数据速率。LT8668SXK8也可以配置为在DP1.4下工作，数据速率高达8.1Gbps。对于LVDS输出，LT8668SXK8 可以配置为单端口、双端口或四端口，具有1个高速时钟通道和3至5个高速数据通道，每个通道的最大工作速率为1.2Gbps，最高可支持24Gbps的总带宽。LT8668SXK8同样支持用于2D和并排3D应用程序的灵活视频数据映射路径。
对于MIPI输出，LT8668SXK8具有可配置的单端口或双端口或四端口MIPI?DSI/CSI，具有1条高速时钟通道和1至4条高速数据通道，每个通道的D-PHY最大工作速率为2.5Gbps，可支持四个端口的总带宽高达40Gbps。使用C-PHY还支持每通道5.7Gbps，四端口的总带宽可达68.4Gbps。
对于eDP输出，它由8条数据通道组成，支持RBR（1.62Gbps）、HBR（2.7Gbps）和HBR2（5.4Gbps）链路速度。内置可选SSC功能可减少EMI对EMI相关系统应用的影响。
对于eDPx输出，它由8个数据通道组成，每个通道的最大运行速度为3Gbps，可以支持4K@60Hz。
对于视频处理，内置LPDDR控制器，带宽高达3733Mbps，支持2Gb x16 SDRAM组织。有两个数字音频输出接口，I2S和SPDIF。I2S接口支持8通道LPCM，SPDIF接口支持2通道LPCM或压缩音频，两者的最大采样率均为192 KHz。
该设备能够自动运行，由使用嵌入式SPI闪存进行固件存储的集成微处理器启用。系统控制也可通过配置I2C从接口进行。
LT8668SXK8采用先进的CMOS工艺制造，采用12mmx12mm BGA288封装实现。
? USB Type-C
? Built-in dual CC controllers for charger and normal communication
? Data roles supported: DFP, UFP and DRP
? HDMI2.1 Transmitter
? Compliant with HDMI2.1, HDMI2.0b, HDMI1.4 and DVI1.0
? Support 8K@30Hz
? Support 4K@120Hz
? DP1.4 Receiver
? Support DisplayPort 1/2/4 lanes
? Support 8K@30Hz YUV 4:2:2 or YUV 4:2:0
? Support 4K@120Hz YUV 4:2:2 or YUV 4:2:0
? Support HDR10 and HDR12
? HDMI2.1 Receiver
? Compliant with HDMI2.1, HDMI2.0b, HDMI1.4 and DVI1.0
? Support HDCP repeater
? Support 8K@30Hz
? Support 4K@120Hz
? Support HDR10 and HDR12
? DP1.4 Transmitter
? Support HDCP 1.3/2.2/2.3
? Support 8K@30Hz YUV 4:2:2 or YUV 4:2:0
? Support 4K@120Hz YUV 4:2:2 or YUV 4:2:0
? Support HDR10 and HDR12
? Four-Port MIPI? DSI/CSI Transmitter
? Compliant with D-PHY1.2 & DSI 1.3 & CSI-2 1.3
? Compliant with C-PHY1.0 & DSI-2 1.0 & CSI-2 2.0
? DSI Support 16/20/24-bit YCbCr4:2:2, 24/30-bit RGB
? Four-Port LVDS Transmitter
? Data rate up to 1.2Gbps per data lane
? Support 4K@60Hz
? eDP / eDPx Transmitter
? Support resolution up to 4K@60Hz
? Support eDP transmitter up to 8 lane with 5.4Gbps link rate
? Support 8 pairs eDPx @3Gbps interface
? Miscellaneous
? VESA DSC v1.2a decode and encode
? CSC: RGBYUV444YUV422YUV420
? Digital Audio Output
? I2S interface supporting 8-channel audio, with sample rates of 32~192 KHz and sample sizes of 16~24 bits
? SPDIF interface supporting PCM, dolby digital, DTS digital audio at up to 192KHz frame rate
? IEC60958 or IEC61937 compatible
? Video Process
? Video format conversion for I to P
? Support font-based and bit-map OSD
? 3D format conversion: frame packing 3D to side by side 3D
? Frame rate control function
| Part Number | Package | Description | Download |
| LT8668SX | BGA-288 | High Definition Display Controller, 4K@60Hz |  |
| LT8668SX-D | BGA-288 | Scaler: High Definition Display Controller, 4K@60Hz, LPDDR inside | |
| LT8668SXK8 | BGA-288 | High Definition Display Controller,8K | |
| LT8668SXK8-D | BGA-288 | Scaler: High Definition Display Controller, 8K, LPDDR inside | |
